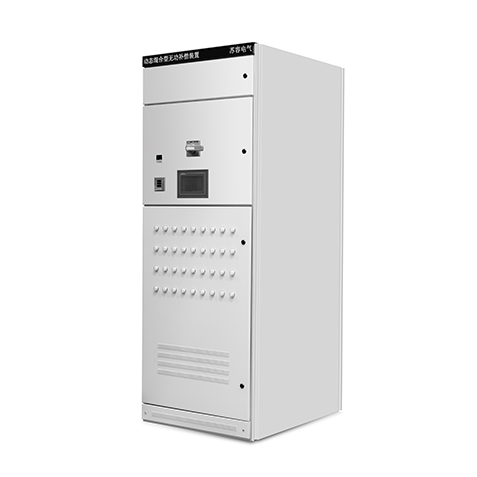

智能混合无功补偿装置

当前位置：首页 > 产品中心 > 智能混合无功补偿装置


概述

  • 智能混合无功补偿装置是一种用于补偿无功，
    提高功率因数，实现动态无极补偿效果的
    新型无功补偿装置。
    智能混合无功补偿装置是在原来纯
    SVG无功补偿装置的基础上添加了
    TSC补偿电容功能，将SVG与TSC完美结合，
    实现了以较低成本设备达到最佳的补偿效果。

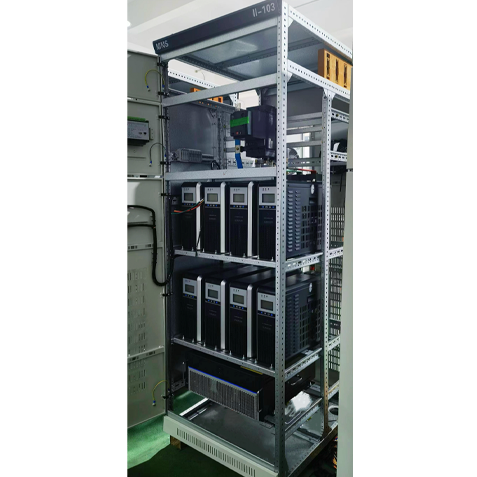

  • 智能混合无功补偿装置主要是
    由SVG静止无功发生器、APF有源电力滤波器、
    TSC无源补偿电容器组、人机界面组成。

    其中有源部分SVG模块或APF模块

    可以主动跟随系统的动态无功及谐波治理需求，

    自动调节有源及无源补偿模块的输出配比，

    快速补偿系统需要的无功。

    整机通过一个7寸液晶屏实现人机交互，

    SVG及APF在自身补偿的同时，

    还具有16路（最大为32路）

    TSC电容器组投切控制功能。

  • SVG与TSC协同工作，具有容量大、

    成本低、响应快、精度高等优点。

型号意义

技术参数

单柜补偿容量Kvar 100~500（更大、小容量可定制）
环境条件 安装地点 户内
环境温度 -10℃~+45℃
相对湿度 ≤95%，无凝露
存储温度 -40℃~+60℃
雷害等级 中雷区
交流输入 额定电压 400*（1±20%）V
固定频率 50*（1±10%）Hz
接线方式 三相三线/三相四线
技术指标 目标功率因数 0.99
响应时间 ＜10ms
过载保护 可自动设置调节
分相补偿能力 40%（特殊需求可定制）
工作模式 自动或者手动
通讯接口 RS485/以太网可选
防护等级 IP30（高、低防护等级可定制）
显示屏 7寸液晶屏
冷却方式 强制风冷
保护功能 过压、欠压、过温、过载、缺相、短路、
抗干扰等软硬件保护，并能自动切除设备
单机尺寸（Wmm*Dmm*Hmm） 1000*800*2200
其他 非标尺寸可定制。特需要求可致电苏容电气
TSC模块 电容电抗可选国产或进口
电容器标称电压450V~600V（可定制）
电容器容量：10Kvar~50Kvar可选
电抗器：电抗率1%~14%（可定制）

*外形尺寸若有变动，以实物尺寸为准。

使用要求

规格及参数

产品特点

  • 智能运行：
    完全响应时间小于10ms，
    整机自动运行，组合灵活。
  • 柔性平滑：
    完全线性、动态输出、无补偿盲点、
    平滑稳定，恒定功率因数0.99，
    无过补、欠补问题。
  • 智能灵活：
    智能控制系统，主动根据系统的
    线性动态需求，自动调节有源/无源模块
    的输出配比，同时满足分补。
    提高整机寿命以及降低人工成本。
  • 直观清晰：
    柜体面板配有带电指示、运行状态、
    TSC投切等多样指示灯，
    人机界面可显示电流、电压、
    功率等各样参数，设备状态一目了然，尽在掌握。

产品优势

功能特性 传统无功补偿（SVC） 动态无功补偿（SVG） 智能混合无功补偿（SRH-SVG）
控制方式 独立控制器，控制分组投切 智能控制系统，
速度最快、最稳定		 SVG模块+智能控制系统，
稳定，快速
输出无功 分组输出，有盲区 全线性输出，无盲区 线性输出，稳定平滑，无盲区
补偿效果 0.95左右 >0.99，补偿范围最大 0.99左右，部分感性到
全容性，补偿范围广
响应时间 >100ms <5ms <10ms
三相不平衡 效果一般，需特殊设计 整机可100%全功率输出，
解决三相不平衡		 效果明显，SVG模块可以100%
全功率输出，解决三相不平衡问题
市场售价 价格较低 价格较贵 价格适中，性价比极高

注

SRH-SVG是TSC和SVG的有机结合，两者相互补充，相互依存。其中包含着三大要素：

  • TSC可控硅动态无功功率补偿器
    公司的强势产品，历经多年考验。
  • SVG静止性动态无功补偿装置
    代表国际无功补偿效果最佳装置。
  • SRH-SVG智能混合无功补偿装置
    TSC和SVG的有机结合，
    催动无功补偿技术更新换代的产品。
