主要技术性能

① 电容偏差

装置内单台电容器容量偏差：-3%~+5%；装置实测电容和额定电容的偏差：0~+5 %，任意两相间容量偏差小于2%；装置内电容器组各串联段的最大与最小电容之比小于1.02%

② 电感偏差

在额定电流下，额定电抗率≥4.5%的电抗器，其电抗值的容许偏差为0~5%，额定电抗率≥1 %的电抗器，其电抗值的容许偏差为0~10%每相电抗值不超过三相电抗平均值的±2%

• ③绝缘水平

• ④稳态过电压

装置允许在1.1Un工频稳态过电压下长期运行，在此状态下，包括所有谐波分量在内的电压峰值应不超过1.2√2Un

⑤稳态过电流

装置允许在由于过电压及高次谐波造成的有效值1.3 In的稳态过电流下长期运行，对于具有最大正偏差容量的电容器，过电流允许峰值应不超过1.43 In。

主要执行标准

GB50227-2008《并联电容器装置设计规范》

JB 7111-1993《高压并联电容器装置》

DL/T604-1996《高压并联电容器装置订货技术条件》

GB50060-2008《3~110kV高压配电装置设计规范》

DL/T5014-2010《330~750kV变电站无功补偿装置设计技术规定》

GB/T11024《标称电压1000kV以上交流电力系统用并联电容器》

装置除执行上述标准，同时还执行装置内主要配套件的标准及技术条件等相关标准。

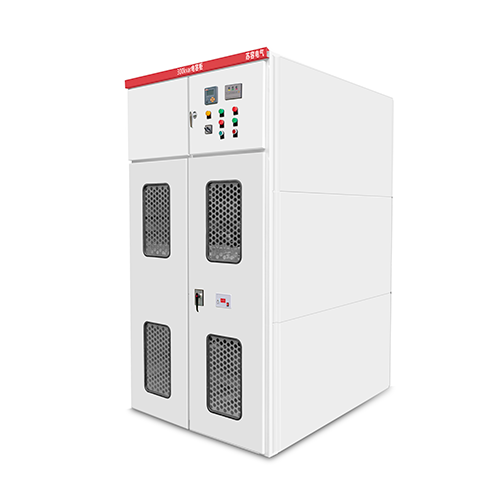

高压补偿柜型布置图（仅供参考，最终以实际提供图纸为准）

TBB6-1200/400AK

TBB10-1002/334AK

TBB10-3600/200AK

TBB10-4800/200AK

TBBZ10-3600(1200+1200+600+600)/(400+200)AK

TBBZ10-6000(3600+2400)/400AK

TBB35-6012/334AC
