智能型低压电容器

当前位置：首页 > 产品中心 > 智能型低压电容器

概述

SRZD型智能低压电容器将复合开关、电容器等有机地集成为一体，
成为一台智能化的电容器，彻底改变了传统无功补偿装置体积庞大的结构模式，
具有补偿效果更好、体积更小、使用更灵活、维护更方便、可靠性更高，
更好满足低压供电系统无功补偿的要求。

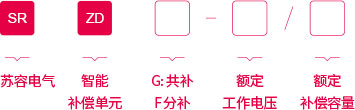

型号意义

技术参数

  • 工作电压：
    AC380/220±15%，50Hz±5%；
    允许在1.1倍额定电压下长期运行。
  • 投切方式：
    过零投切+继电器机械投切。
  • 补偿方式：
    分补、共补。
  • 补偿容量：
    共补：0~25+25kvar；
    分补：0~13.34kvar*3。
  • 温度保护：
    内置温度传感器，实时监测电容内部温度。
  • 电压保护：
    过压、欠压，自动退出运行。
  • 谐波保护：
    谐波过大时，自动退出运行。
  • 通讯方式：
    RJ45网络通讯。

执行标准：
JB/T12747-2017《自愈式低电压并联电容器》；
GB/T15576-2008《低压成套无功功率补偿装置》。

使用要求

  • 使用环境：
    -25～45℃；
  • 相对湿度：
    40℃时，＜80%；
  • 海拔高度：
    ≤2000 米。

安装场所：
无剧烈的机械振动；无导电性或爆炸性尘埃；
无有害气体和蒸汽，无雨雪侵蚀。

规格及参数

共补主要规格及参数

型号规格 补偿方式 补偿容量Kvar 高度H（mm）
SRZDG-0.45/5+5 共补 10（5+5） 250
SRZDG-0.45/5+10 共补 15（5+10） 225
SRZDG-0.45/10+10 共补 20（10+10） 250
SRZDG-0.45/15+15 共补 30（15+15） 280
SRZDG-0.45/10+20 共补 30（10+20） 280
SRZDG-0.45/20+20 共补 40（20+20） 300
SRZDG-0.45/25+25 共补 50（25+25） 340

*外形尺寸若有变动，以实物尺寸为准。

分补主要规格及参数

型号规格 补偿方式 补偿容量Kvar 高度H（mm）
SRZDF-0.25/1.67×3 分补 5（1.67×3） 250
SRZDF-0.25/3.34×3 分补 10（3.34×3） 250
SRZDF-0.25/5×3 分补 15（5×3） 250
SRZDF-0.25/6.67×3 分补 20（6.67×3） 280
SRZDF-0.25/8.34×3 分补 25（8.34×3） 280
SRZDF-0.25/10×3 分补 30（10×3） 320
SRZDF-0.25/13.34×3 分补 40（13.34×3） 340

*外形尺寸若有变动，以实物尺寸为准。
